- 松下電工開發(fā)出64像素的二維紅外線傳感器
- 來源：技術在線 發(fā)表于 2010/10/15
松下電工開發(fā)出了8×8像素（64像素）的二維紅外線傳感器陣列“Grid-EYE”，并在2010年10月5日開始的“CEATECJAPAN2010”上展示。與1×8像素的線型傳感器相比，即使不移動傳感器的方向掃描，也可在范圍較廣的空間測量溫度分布情況。據松下電工介紹，1×8像素的線型傳感器單價大多為1000日元左右，但此次的Grid-EYE通過降低鏡頭部分的成本等，預計量產價格可降至數百日元。預定2011年春季前后開始量產。
Grid-EYE將熱電偶用作傳感器元件。人感傳感器等廣泛使用的焦電型紅外線傳感器是信號沒有變化就無法檢測的微分型，而熱電偶方式即使信號沒有變化也可測量對象物體的絕對溫度。傳感器由采用MEMS技術的傳感器元件、進行數據補償等的ASIC以及硅透鏡等構成。傳感器元件以MEMS技術進行深蝕刻，形成了熱電偶。
絕對溫度的測量精度為±2.5℃，可測量的對象物體溫度范圍為-20℃～+100℃。幀率為10幀/秒，各像素的值以ASIC補償后，以I2C進行數字輸出。輸出的溫度值的bit幅約為10bit。電源電壓為+3.3V或+5.0V，工作時的耗電量為3mA，休眠模式時的耗電量為400μA。外形尺寸為11.8mm×10.2mm×4.0mm，封裝采用可回流安裝的表面安裝型。工作溫度范圍為-20℃～+80℃。

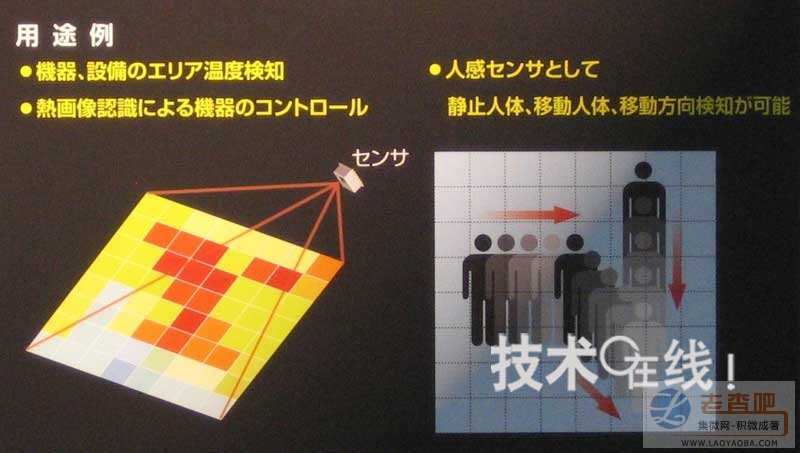

用途方面，意在取代線型紅外線傳感器。使用線型傳感器時，要測量范圍較廣的空間，目前需要利用致動器物理移動傳感器。而此次的傳感器不但是二維型，視角也達到60度左右，在一定的范圍內無需移動傳感器。例如，主要用于在空調上檢測用戶的位置，在微波爐上測量加熱物體的加熱情況等用途。這些用途中目前均采用線型傳感器。另外，在大廈等的照明管理方面，如果采用與焦電型不同的熱電偶型，不但能檢測到靜止人物，利用二維型的特點，還能檢測到人物的移動方向等。（記者：進藤 智則）

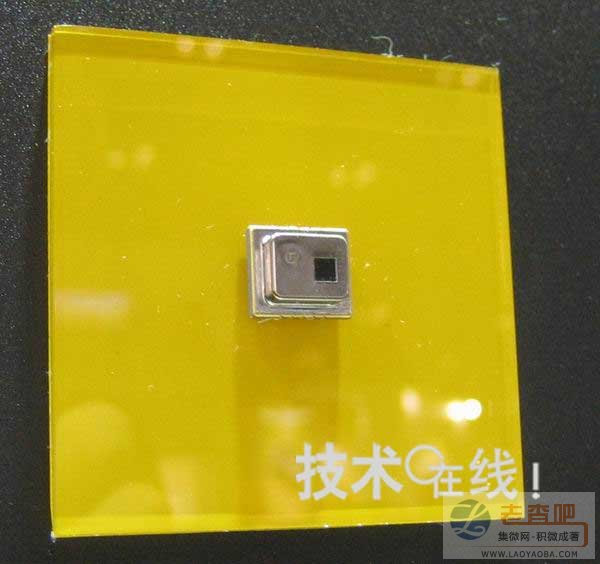

傳感器的外觀

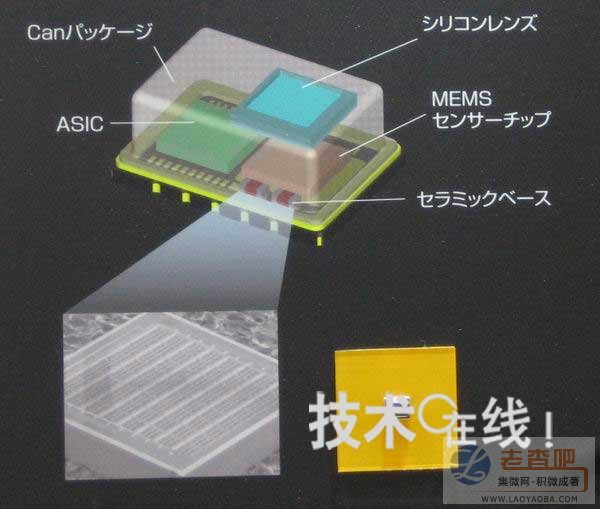

傳感器內部的模式圖
會場上演示時使用的底板。傳感器安裝在印刷底板上。
