- Maxim推出可實現高傳感器信號分辨率的單通道、24位ADC
- 來源：www.yyjsjy.net 發表于 2010/10/10
Maxim推出單通道、24位ADC MAX11210，器件可提供業內領先的23.9位有效分辨率(ENOB)，工作電流小于300µA。較高的ENOB省去了耗電量極大的增益電路，可實現最高的傳感器信號分辨率。該特性使MAX11210能夠滿足4–20mA電流環傳感器(此類應用對功耗和高ENOB的要求極為嚴格)苛刻的功耗要求(500µA，最大值)。MAX11210非常適合便攜儀表、溫度傳感器和其它低功耗、高精度傳感器應用。

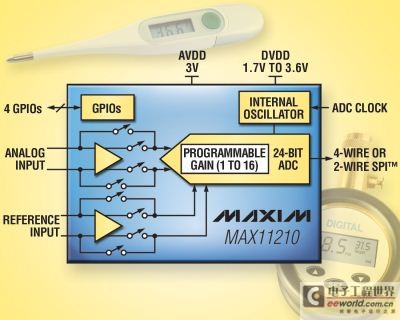

MAX11210通過兩種獨特的方式降低功耗、成本和尺寸：器件具有四個通用輸入/輸出(GPIO)引腳，并在模擬和基準輸入端集成了緩沖放大器。四個GPIO引腳可用于控制外部16通道復用器，將MAX11210有效地轉換為一個16通道ADC。ADC通過本地方式控制多路復用器省去了多達四個數字隔離器。對于超低噪聲系統，需要進行隔離以實現最佳性能。MAX11210集成的緩沖器省去了外部緩沖器或增益電路，節省了成本和空間。
MAX11210為輸出速率高達120sps (零延遲)和480sps的連續轉換模式提供軟件可編程的過采樣。該款A(yù)DC可自動對器件失調和增益進行自校準，簡化了器件和系統的校準復雜度。此外，該款A(yù)DC還提供用戶可編程的失調和增益寄存器，必要時可進行高級的系統級校準。其它特性包括：范圍為1至16的可編程增益和100dB (最小值)的50Hz或60Hz頻率抑制。
MAX11210采用小尺寸16引腳QSOP封裝，工作在-40°C至+85°C擴展級溫度范圍，現已批量生產。作為MAX11210的補充，Maxim提供完整的24位、20位、18位和16位ADC系列產品，采用16引腳QSOP 或微型10引腳µMAX®封裝。µMAX封裝具有簡單的2線串行接口以及一路時鐘輸入和固定的120sps或13.75sps數據輸出�？商峁┰u(píng)估(EV)板便于ADC選型—更多信息請參見相關表格。
