- 用于無源RKE系統的單芯片接近檢測/觸摸傳感器方案
- 來源：電子工程世界 發表于 2010/9/7

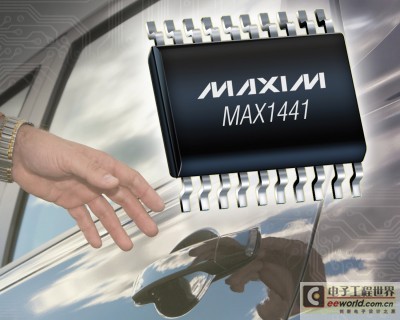

【賽斯維傳感器網】 Maxim推出用于汽車無源遙控門禁(PRKE)和用戶控制系統的完全集成、2通道、接近檢測和觸摸傳感器IC MAX1441。器件提供完整獨立的解決方案，與最接近的競爭產品相比，可將系統尺寸和成本降低至少30%。
MAX1441的集成方案能夠?yàn)橄到y(tǒng)設計人員帶來諸多優勢，而且不會影響系統的性能或編程特性。器件的先進特性包括：低功耗工作(14V電壓時電流< 100µA)、較遠的檢測范圍、內置電源調節電路、過壓和反向電壓保護以及擴展頻譜抗干擾技術。此外，器件內置的MAXQ®微控制器提供充足的存儲空間，支持用戶的自定義算法，使設計人員可以很方便地優化系統性能。
為汽車應用增加電容式觸摸/接近檢測功能
支持觸摸功能的接口已經成為高檔汽車和時下經濟型汽車的一個增值功能。例如，使用電容式檢測的無源門禁系統，能夠大大提高便利性，使駕駛?cè)藛T無需從包中取出鑰匙即可進行鎖車/開鎖操作。
此類系統的設計人員會面臨一系列的挑戰，包括滿足汽車系統苛刻的功耗和成本預算，以及對微控制器進行編程以滿足特殊的應用環境要求。
接近檢測/觸摸傳感器系統通常采用8位通用微控制器，配合ADC和外部分立元件工作，允許對諸如診斷、失調跟蹤和通信協議等特殊功能進行編程設置。也可以采用帶有專用檢測算法的器件，無需用戶編程設置，從而可不必引入用戶定義的功能。
MAX1441能夠提供集成度最高的電容式檢測方案
MAX1441利用單片IC提供完備的接近檢測/觸摸傳感器方案。器件集成了高靈敏度檢測電路、嵌入式MAXQ微控制器、電源和保護功能以及I/O接口。該款集成方案僅需5個無源元件即可構建電容式檢測電路。相比之下，最接近的競爭IC則需要16個無源元件和一個昂貴的高壓LDO調節器。Maxim的方案能夠?yàn)橄到y(tǒng)設計人員節省至少30%的電路板空間和方案成本。
除能夠節省空間和成本外，MAX1441還具有優異的檢測性能和極大的靈活性，可以定制系統功能。更遠的接近檢測范圍、對雨天和環境變化的抵御能力以及戴手套情況下的可靠檢測等優勢將為終端用戶帶來極佳的使用體驗。
同時，Maxim先進的方案也將為系統設計人員帶來諸多優勢。器件獨有的特性包括：有源保護架構無需增加寄生電容即可保護檢測電極不受干擾源的影響；擴展頻譜調制可有效降低電磁輻射的影響；充足的存儲資源能夠處理用戶定義的信號和專用算法，以優化系統性能。綜上所述，這些特性能夠?yàn)樵O(shè)計人員提供目前市面上最先進的電容式檢測方案。
更多信息
MAX1441在5V至28V電源電壓下工作，具有高達45V的過壓保護和-12V反向電壓保護(采用外部二極管實現)。器件采用20引腳TSSOP封裝，工作在-40°C至+105°C AEC-Q100 2級溫度范圍。
